ABS废料是我们回收行业从业者最常遇到的通用工程废料之一，电器电子外壳、汽车零部件、摩托车外壳、日用品等废料回收时经常能见到ABS的身影。

但长期以来，废料的品质如何；哪些料是优质的废料，能卖较高的价格；哪些料是低等级的废料，只能低价收；都只能靠从业者的经验判断。

在售卖破碎料时，由于没有统一的标准，描述方式也是五花八门。例如：有以废料来源来描述的、有以颜色来描述的、也有以等级来描述的。而实际上货品的等级也十分具有地域性或局限性，因为不同的回收商可能评判等级的标准根本不同。

于今年2月正式实施的轻工行业标准，QB/T 5621-2021《回收和再生丙烯腈-丁二烯-丙乙烯共聚物（ABS）分级技术规范》，恰恰解决了这个棘手的难题，为ABS回收再生产品的交易提供了分级依据。下面小编就为大家详解这一标准，来看看你的回收料属于哪一个等级。

QB/T 5621-2021《回收和再生丙烯腈-丁二烯-丙乙烯共聚物（ABS）分级技术规范》

1 分级

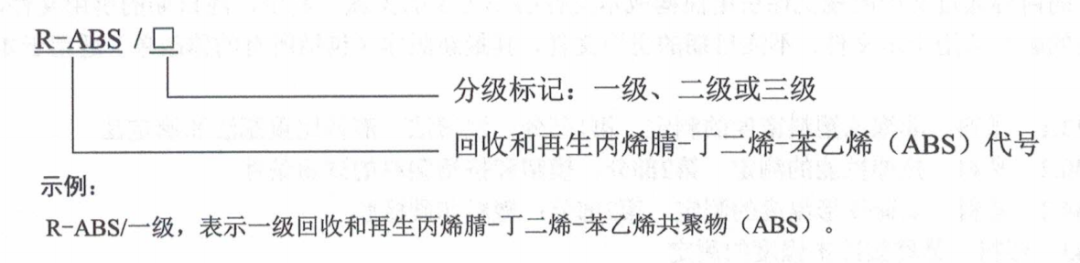

标准共将ABS料分为了3个等级，分别是：一级、二级、三级；以上三个等级外的产品，由供需双方约定使用。破碎料和颗粒料的产品外包装上应对等级有明显的标记，标记的方法见图中所示。

2 外观、颜色及尺寸

所有等级的破碎料和颗粒料均需达到：无明显木屑、标签纸、金属及表面油污，破碎料表面无涂层残留。破碎料的尺寸应任意方向不大于20mm。

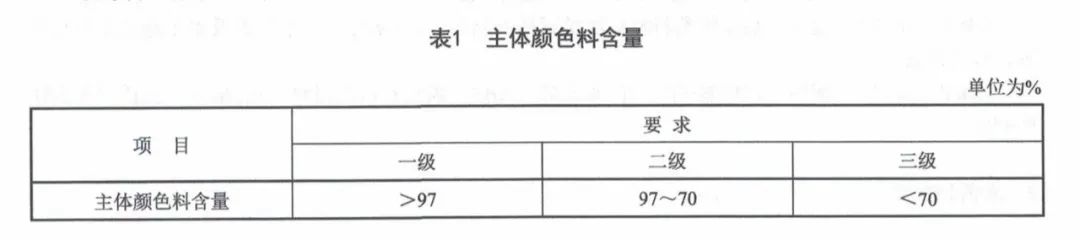

不同等级破碎料的主体颜色料含量要求不同，纯度越高，等级越高，一级料对主体颜色料含量的要求达到了97%。

3 物理力学性能

物理力学性能方面，对所有等级的破碎料和颗粒料，拉伸断裂应变、弯曲强度、弯曲模量、负荷变形温度，均需达到统一的要求。不同等级的破碎料和颗粒料，主要通过：密度、灰分、水分、悬臂梁缺口冲击强度、拉伸强度来判断。

1）密度

ABS回收料多为废弃的电子电器外壳，混杂的废弃物成分包含：ABS、PS、PP以及PC/ABS、PA、聚酯、硅胶橡胶等。回收工厂通常采用清水和15度盐水（密度为1.11g/cm3）来进行浮沉分离。只收集密度1.0g/cm3～1.11g/cm3区间的废弃塑料，然后通过静电分选工艺，提取到高纯度的ABS基材。

受到可能的杂质或填料影响，标准中规定，密度小于1.07g/cm3的破碎料和颗粒料是一级，偏离越多，等级也就越低：密度1.07-1.09g/cm3的为二级，密度大于1.09g/cm3的为三级。

2）灰分

由于ABS新料基本不进行填充改性，且玻纤增强料回收极少，因此再生ABS所含灰分通常在5%以内。标准中规定，灰分越多的，等级也越低。一级料中灰分要求小于2%，二级料要求灰分在2%-4%，三级料的灰分大于4%。

3）水分

ABS材料本身具有一定吸水性，再生粒子在造粒的过程中如果没有得到良好的排气，就很可能保留有残留在粒子内部的水分。标准规定，水分小于0.3%的是一级料，在0.3%-0.6%之间的是二级料，大于0.6%-1%的是三级料。

4）悬臂梁缺口冲击强度

悬臂梁冲击强度是指表征高分子材料冲击强度的一种量度。ABS塑料经过长时间使用后冲击强度会发生不同程度的下降，测量该指标可以看出回收料的基本性能。标准要求强度高于12kJ/m2的是一级，9-12kJ/m2的是二级，6-9kJ/m2的是三级，强度越低，等级越低。

5）拉伸强度

对比新料来说，ABS再生料的拉伸强度会有一定程度的降低，但降低幅度低于冲击性能。标准规定，拉伸强度越高的料，等级越高。强度高于36MPa的是一级，32-36MPa的是二级，28-32MPa的是三级。
